ОВП-метр ORP-200 Инструкция к ОВП-метру ORP-200



ОВП-метр ORP-200 это измерительный прибор, предназначенный для оценки окислительно-восстановительного потенциала (REDOX) и температуры воды, растворов. Особенностями ORP-200 являются: удобный дизайн, защита корпуса на уровне IP67, цифровая калибровка, возможность замены электрода.

Соблюдение данных правил продлевает срок службы прибора и сохраняет высокую точность измерений:

  1. Никогда не трогайте руками стеклянную мембрану измерительного электрода! Если это все-таки произошло, проведите процедуру очистки электродов.
  2. Допускается проведение краткосрочных измерений в любых жидкостях, кроме жидкостей с содержанием алкоголя больше 50%.
  3. Никогда не погружайте ОВП-метр полностью в раствор. Следует погружать только наконечник электрода прибора, при этом следите, чтобы измеряемая жидкость полностью накрывала стеклянную мембрану электрода.
  4. Всегда храните электрод ОВП-метра с плотно закрытым защитным колпачком.
  5. Для повышения точности калибруйте прибор один раз в месяц.
  6. Не допускайте попадания на измеритель прямых солнечных лучей.
  7. В случае измерения ОВП в жидкости с высокой температурой(но, не выше допустимой для вашего ОВП-электрода) делайте это быстро.
  8. При проведении измерений в разных средах, в конце каждого из тестов, всегда промывайте электрод, прополоскав его в дистиллированной воде.

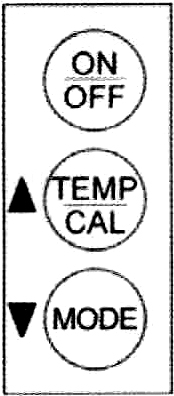

ОВП-метр ORP-200Схема корпуса:

  1. Крючок для шнурка.
  2. Отсек для батареек.
  3. Экран прибора.
  4. Панель с кнопками.
  5. Кнопка выключения/выключения питания
  6. Кнопка для переключения между режимами: калибровка, измерение температуры и калибровочной кнопкой повышения значения.
  7. Кнопка с функциями удержания результата и понижения значения при калибровке.
  8. Кольцо, удерживающее блок электрода.
  9. Блок электрода.

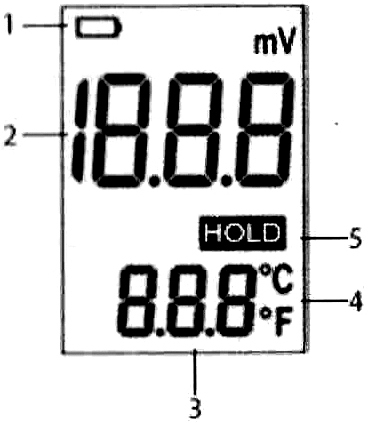

ОВП-метр ORP-200Экран прибора:

  1. Индикатор заряда батареи
  2. Измерение ОВП (мВ/mV)
  3. Измерение температуры
  4. Режим «Цельсий / Фаренгейт»
  5. Режим удержания значения измерения

ОВП-метр ORP-200Работа с ОВП-метром:

  1. Снимите защитный колпачок с блока электрода.
  2. Включите ОВП-метр, с помощью кнопки «ON/OFF».
  3. Опустите блок электрода в жидкость и немного поболтайте.
  4. Подождите, пока показания ОВП-метра стабилизируются. Точность измерения может потребовать ожидания около 30 секунд. Показания прибора могут плавать в пределах 5 mV – это нормальная ситуация для высокочувствительного электрода прибора.
  5. Не вынимая блок электрода ОВП-метра из жидкости, нажмите кнопку «HOLD» для удержания показаний измерений.
  6. По окончании измерений, выключите прибор, нажав кнопку «ON/OFF».
  7. Промойте измерительный электрод ОВП-метра.
  8. Установите защитный колпачок.

Примечание: ORP-200 крайне чувствителен к жидкостям с низкой электрической проводимостью (ниже 50 мкСм). Не рекомендуется использование ОВП-метра в жидкости ниже 10 мкСм.

Показания температуры всегда присутствуют на экране ОВП-метра кроме случаев, когда прибор находится в режиме калибровки. По умолчанию прибор показывает температуру в градусах Цельсия, чтобы переключить шкалу в градусы по Фаренгейту нажмите, без удержания, на кнопку «TEMP/CAL»

Калибровка ORP-200:

Прибор ORP-200 откалиброван в заводских условиях с использованием буферного калибровочного раствора с потенциалом 200 мV. Электроды ОВП-метра не требуют столь частых калибровок как ph электроды, ввиду меньшей зависимости своих характеристик от измеряемых растворов.

Для выполнения калибровки выполните следующие действия:

  1. Включите прибор, используя кнопку «ON/OFF».
  2. Опустите электрод прибора в буферный раствор с известным потенциалом.
  3. Нажмите и удерживайте кнопку «TEMP/CAL». На дисплее отобразится режим «CAL».
  4. Приведите в соответствие показания прибора с потенциалом буферного раствора. Например, если Вы используете буферный раствор 240 мВ, то Вы должны изменять значения ОВП прибора кнопками со стрелками вверх (TEMP/CAL) / вниз (HOLD) до тех пор, пока на дисплее не будет показание 240 мВ.
  5. Для сохранения результатов калибровки нажмите и удерживайте кнопку «TEMP/CAL», пока прибор не перейдет в режим измерений.

Для опытных пользователей. Если вы заметили, что точность ОВП-метра снизилась, необходимо очистить память, в которой сохраняются результаты калибровок. Для этого, нажмите кнопку «TEMP/CAL». Как только на экране появится символ CAL, нажмите и удерживайте одновременно две кнопки «TEMP/CAL» и «HOLD» в течение нескольких секунд. Затем обязательно снова откалибруйте ОВП-метр.

Хранение измерительного электрода:

Электрод прибора следует хранить во влажном состоянии. При хранении электрода сухим может наблюдаться большое время стабилизации значений и низкая точность. Чтобы не допустить этого после измерений доливайте в колпачок несколько капель раствора 3M KCl и плотно его закрывайте.

Если электрод хранится долгое время сухим, он должен быть погружен в раствор 3M KCl на 10 часов перед использованием.

К чувствительному элементу электрода в нижней его части не следует прикасаться твердыми предметами, любое повреждение может привести к поломке электрода. После каждого измерения электрод прибора должен промываться в дистиллированной воде для обеспечения максимальной точности измерений.

Замена измерительного электрода:

  1. Отверните уплотнительное кольцо внизу прибора.
  2. Снимите блок электрода.
  3. Установите новый электрод в соответствии с разметкой.
  4. Закрутите уплотнительное кольцо.

Замена батареек:

Если на экране ОВП-метра появился мигающий символ элемента питания, то необходимо заменить батарейки. Для замены элементов питания отверните верхний отсек прибора, находящийся выше дисплея. Обращаем внимание, что отсек открывается с усилием. Замените использованные батарейки питания на новые. При замене строго соблюдайте полярность, иначе вы можете повредить ОВП-метр.
