Пирометр (инфракрасный бесконтактный термометр) GM300 GM320Инструкция к GM300 | GM320 инфракрасный бесконтактный термометр (пирометр)



Введение:

Инфракрасный термометр модели GM320 (GM300) используется для оценки температуры любой поверхности бесконтактным способом. Отличные характеристики, компактный размер, эргономичная форма, а также высочайшее качество исполнения прибора делает его надежным и незаменимым помощником.

Принцип работы:

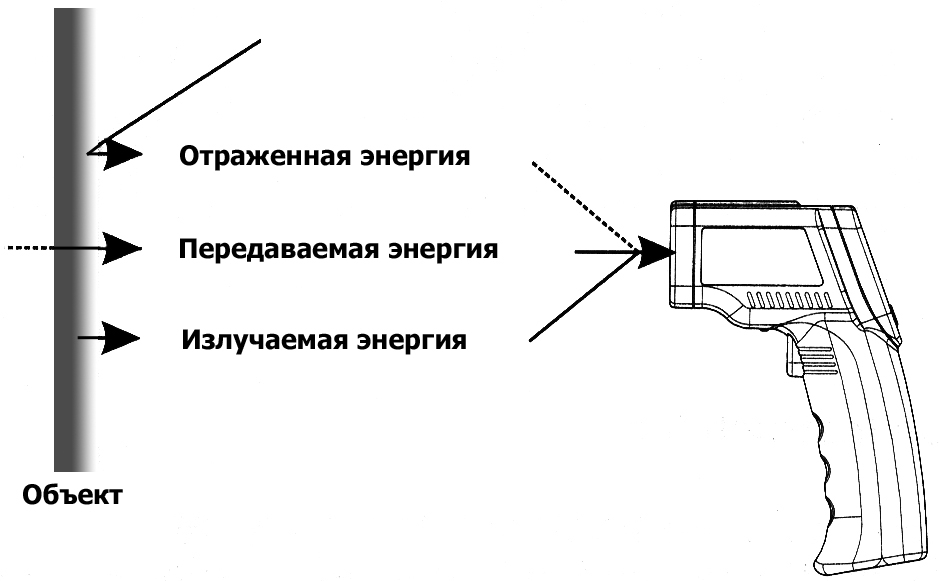

Инфракрасные бесконтактные термометры способны измерять поверхностную температуру объектов.  Оптический датчик прибора улавливает излучаемую, отраженную и передаваемую энергию от объекта измерения и фокусирует ее на датчик. Полученные данные с датчика преобразуются электроникой прибора в показания температуры, которые отображаются на дисплее. Для упрощения и уточнения нацеливания прибора на объект используется лазерный указатель.

Принцип работы пирометра (инфракрасный бесконтактный термометр) GM300 GM320

При работе с прибором придерживайтесь следующих предосторожностей:

  • Не подвергайте прибор воздействию электромагнитного излучения от дуговой сварки, индукционных нагревателей и других объектов;
  • Не подвергайте прибор резкому изменению температуры окружающей среды;
  • Не оставляйте прибор у объектов с высокими температурами;
  • Для очистки линз прибора используйте сжатый воздух. Не используйте для чистки растворители. Не погружайте прибор в воду.

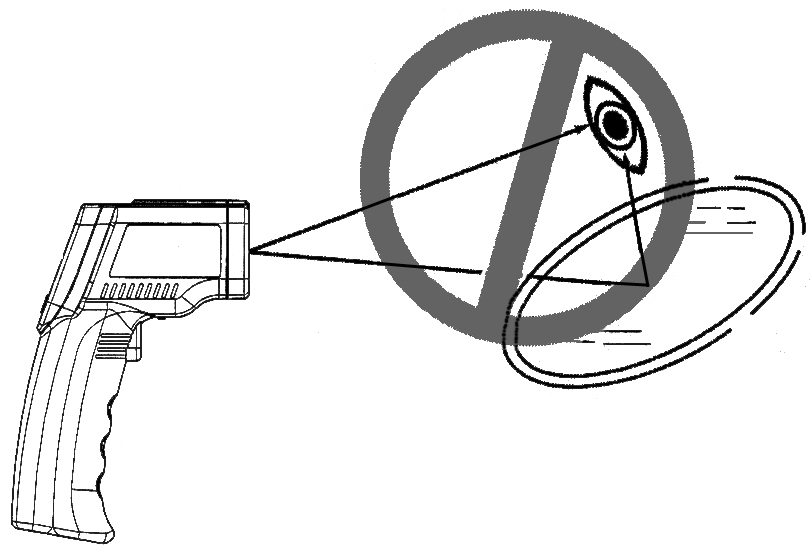

ВНИМАНИЕ! Прибор оснащен лазером, класс 2. Никогда не направляйте лазерный луч в глаза – это может привести к нарушению зрения!

Ограничения в работе с пирометром (инфракрасный бесконтактный термометр) GM300 GM320

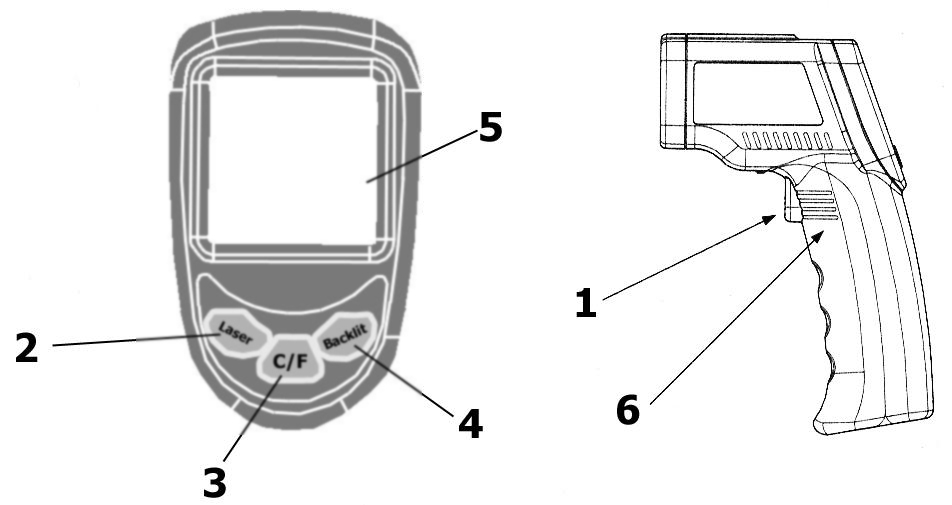

Схема пирометра (инфракрасный бесконтактный термометр) GM300 GM320Устройство прибора:

  1. – Курок
  2. – Кнопка включения\выключения лазерного указателя
  3. – Кнопка выбора единиц отображения температуры
  4. – Кнопка включения\выключения подсветки
  5. – Дисплей
  6. – Батарейный отсек

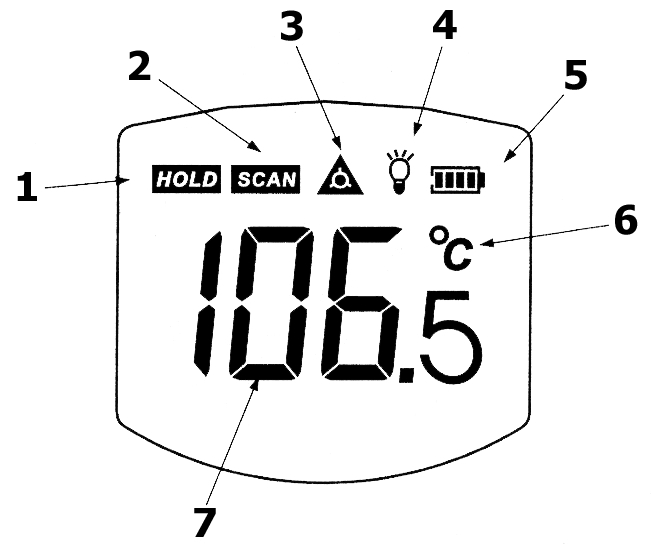

Индикация ЖК-дисплея:

  1. Дисплей пирометра (инфракрасный бесконтактный термометр) GM300 GM320– режим удержания результатов измерения
  2. – режим измерения (сканирование)
  3. – индикация лазерного целеуказателя
  4. – индикация подсветки дисплея
  5. – индикация разряда батареи
  6. – индикация единиц измерения
  7. – значение температуры.

Работа с пирометром. Проведение измерений:

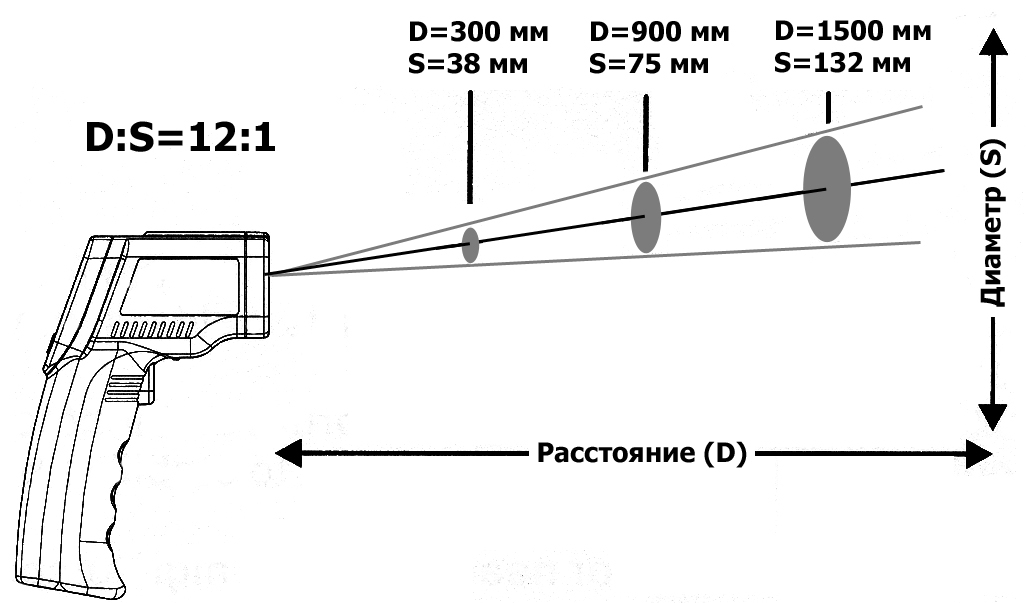

  1. Для проведения измерения направьте прибор на объект и зажмите курок 1. Объект измерения должен быть больше чем измеряемая область, рассчитанная по отношению 12:1. Чем дальше находится объект измерения, тем больше будет измеряемая область.
  2. Если необходима повышенная точность измерения убедитесь что размеры объекта не менее чем в 2 раза больше измеряемой области.
  3. Большинство поверхностей различных материалов имеет коэффициент излучения в области 0,95 (предустановленный в приборе). При измерении блестящих отполированных металлических поверхностей может наблюдаться повышенная погрешность показаний (в случае отсутствия регулировки коэффициента). Устранить проблему можно нанесением на поверхность металла метку черной краской или наклеиванием черного элемента. Температура помеченной области будет равняться температуре остальной поверхности.

птическое разрешение пирометра (инфракрасный бесконтактный термометр) GM300 GM320
