Инструкция к контроллеру RO-2003 | RO-2008 | RO-2015

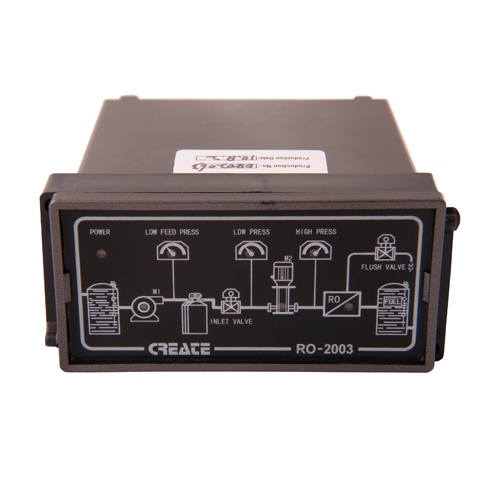

Контроллер системы обратного осмоса RO-2008 (RO-2003, RO-2015) позволяет проводить контроль типичных режимов работы небольших и средних систем обратного осмоса. Выскопроизводительный чип прибора надежно и точно контролирует все процессы. Прибор оснащен индикацией по точкам контроля в виде светодиодов и способен производить контроль четырех параметров и принимать пять сигналов.

УСТРОЙСТВО ПРИБОРА.

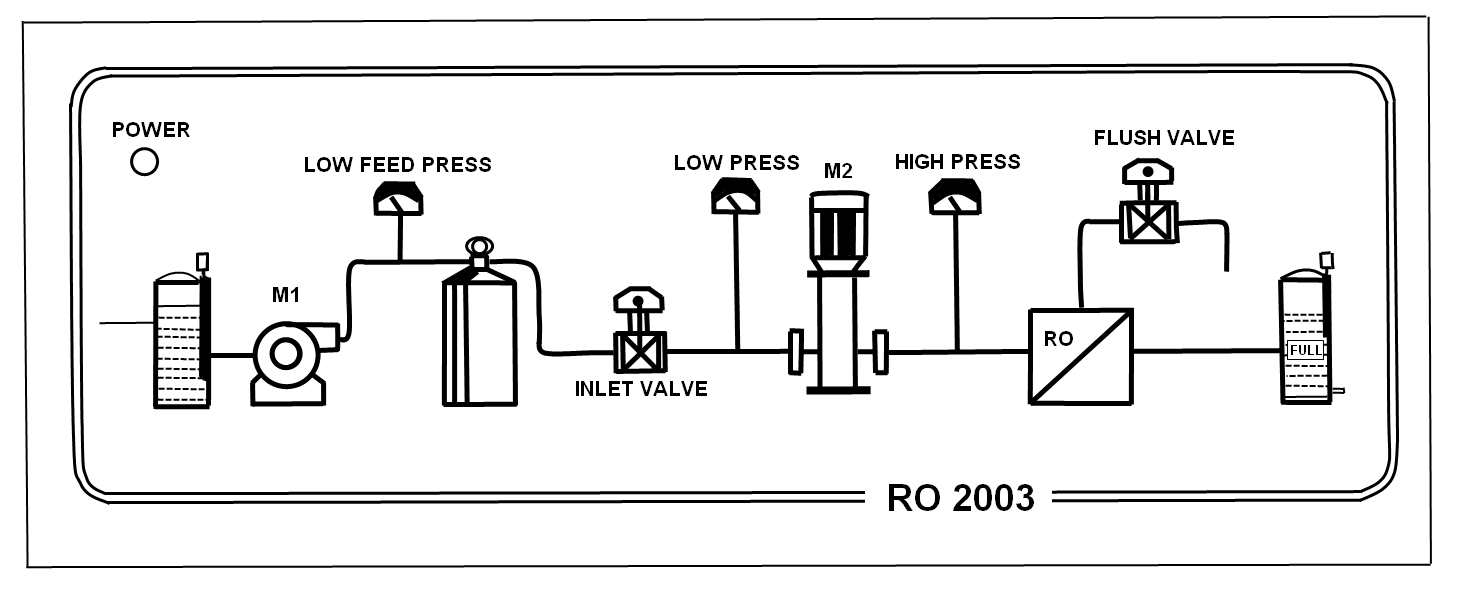

Передняя панель:

POWER – Индикация включения прибора
INLET VALVE – Индикация открытого впускного клапана
М1 – Индикация работы насоса низкого давления
М2 – Индикация работы насоса высокого давления
RO – Индикация процесса фильтрования в осмотической мембране
FLUSH VALVE – Индикация открытого сливного клапана
FULL – Индикация заполнения емкости для сбора воды
LOW FEED PRESS – Индикация малого снабжения водой насоса низкого давления
LOW PRESS – Индикация низкого давления
HIGH PRESS – Индикация высокого давления

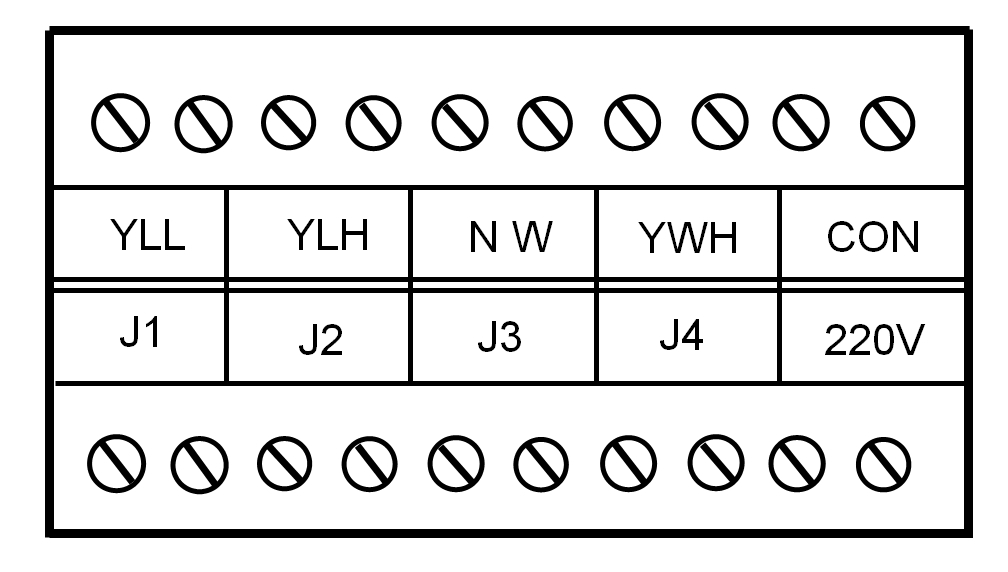

Задняя панель:

YLL – вход датчика низкого давления (нормально открытый, закрытый при низком давлении)
YLH – вход датчика избыточного давления питающего насоса (нормально открытый, закрыт в случае избыточного давления)
NW – вход датчика отсутствия воды на насосе низкого давления (нормально открытый, сигнализация отсутствия воды в случае открытия)
YWH – вход датчика заполнения емкости для сбора воды (нормально закрытый, закрывается в случае превышения уровня воды)
CON – вход внешнего датчика работы (нормально открытый, система начинает работу при его закрытии)
J1 – выход для открытия/закрытия впускного клапана (нормально открытый, пассивный)
J2 – выход ля включения/выключения насоса низкого давления (нормально открытый, пассивный)
J3 – выход для включения/выключения насоса высокого давления (нормально открытый, пассивный)
J4 — выход для открытия/закрытия сливного клапана (нормально открытый, пассивный)
220V – вход питания

ПОДКЛЮЧЕНИЕ ДАТЧИКОВ И УПРАВЛЯЮЩИХ УСТРОЙСТВ.

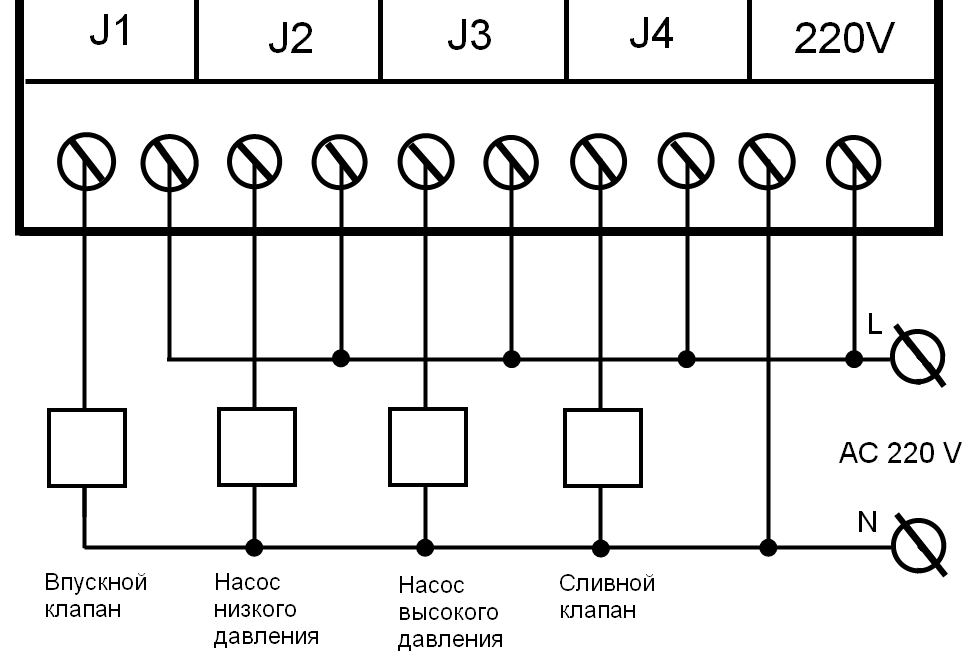

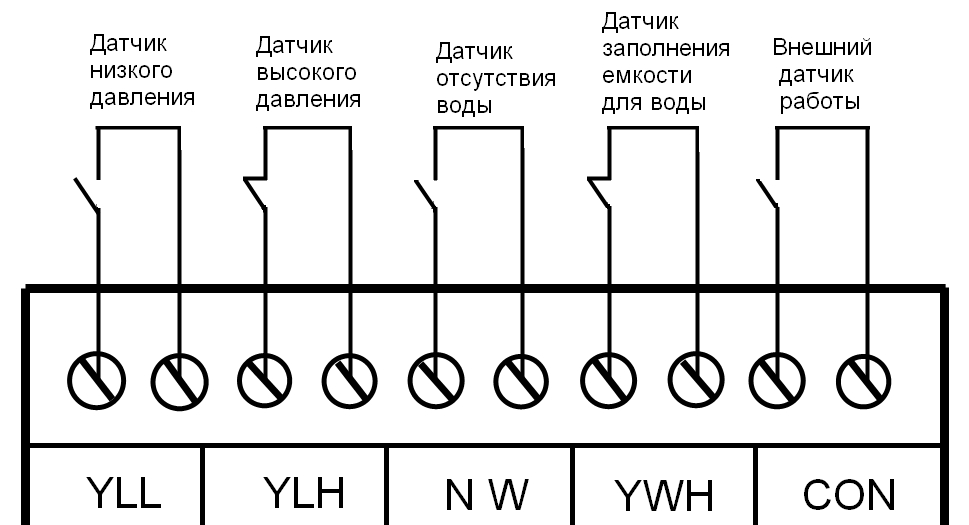

Подключение входящих и исходящих сигналов

К контактам CON подсоединяется главный переключатель для управления работой всей системой или отдельный переключатель для управления именно контроллером. Для удобства работы можно вынести его на панель управления. В случае если прибор используется постоянно контакты можно закоротить.

Для предохранения реле прибора от перегрузок примите меры для уменьшения бросков по току при включении\отключении клапанов и насосов.

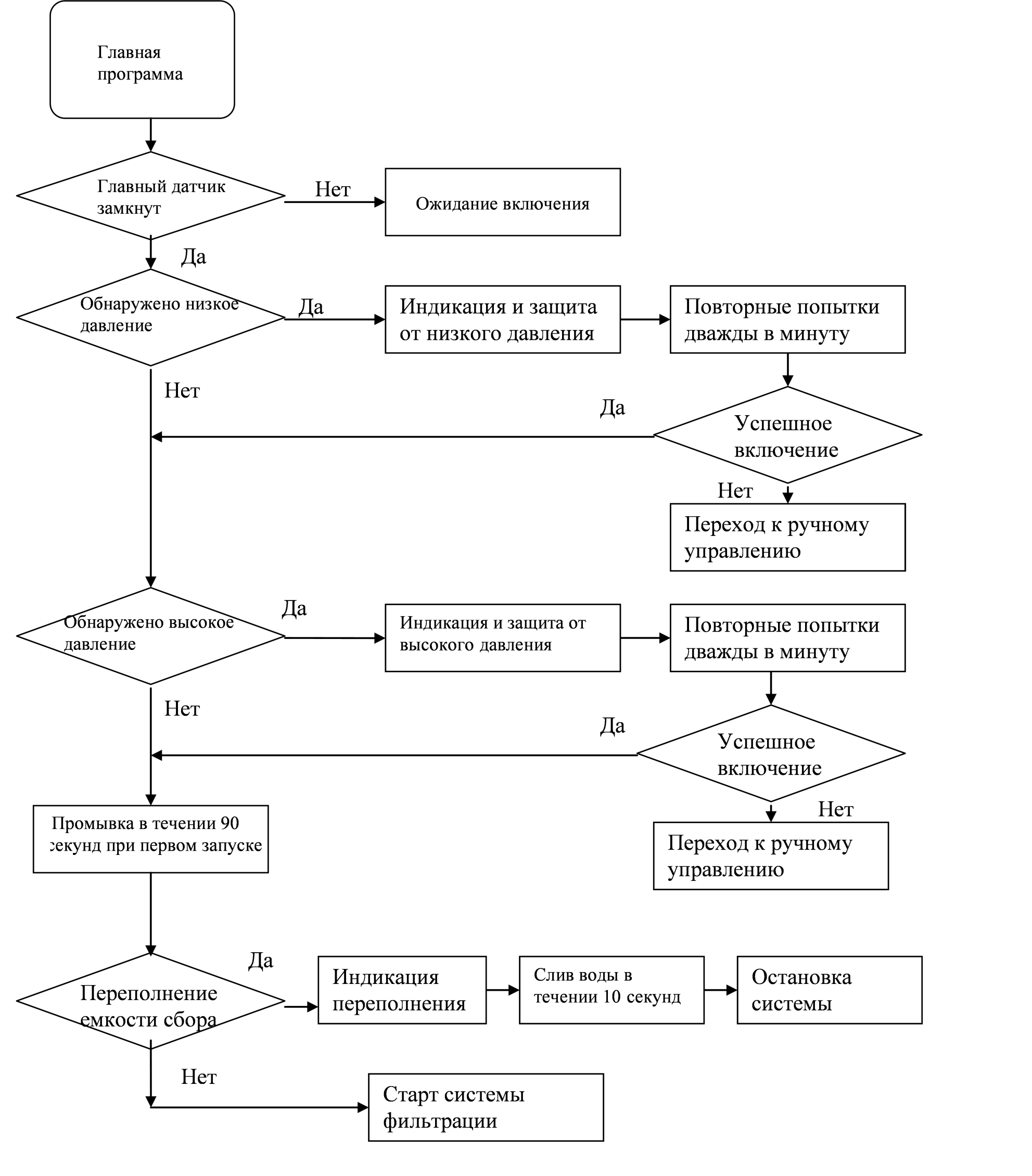

СХЕМА РАБОТЫ ПРИБОРА.

Если замкнут главный переключатель, контролер начинает процесс тестирования. Если все условия соблюдаются, то контроллер дает команду на открытие впускного клапана, насосов низкого и высокого давления и открытие сливного клапана. Это означает начало работы системы.

Если при работе системы водоснабжение недостаточно или наблюдается превышение давления на насосе высокого давления, то контроллер останавливает систему для предотвращения ее повреждения. Через 1 минуту контроллер пытается запустить систему 3 раза. Если ошибки не устраняются, то в таком случае требуется ручное управление для устранения помех. Случайные возмущения длительностью менее 1 секунды пренебрегаются прибором.

Контроллер подает сигнал для промывки мембраны в течение 90 секунд при первом запуске и в течении 10 секунд при каждой остановке системы, работе в течении 3 часов или трех наполнений емкости для воды.

ВОЗМОЖНЫЕ ПРОБЛЕМЫ И МЕТОДЫ ИХ УСТРАНЕНИЯ.

№	Проблема	Причина	Способ устранения
1	Индикация «POWER» не горит	Прибор не подключен к сети	Проверьте электросеть и подключите ее к прибору
2	Ошибка начала работы	Главный переключатель CON не подсоединен	Подсоедините и включите переключатель
3	При включении прибора горит индикатор низкого давления	Контакт датчика низкого давления разомкнут или не подключен	Проверьте подключение датчика
4	При включении прибора горит индикатор высокого давления	Контакт датчика высокого давления разомкнут или не подключен	Проверьте подключение датчика
5	Низкий уровень воды в емкости для сбора не запускает систему	Контакт датчика верхнего предела уровня воды в емкости разомкнут или не подключен	Проверьте подключение датчика
6	Система не останавливается при достижении верхнего предела уровня воды в емкости для сбора	Контакт датчика верхнего предела уровня воды в емкости разомкнут или не подключен	Проверьте подключение датчика
7	Индикаторы насосов и клапанов горят при паузе в работе системы или при ее запуске	Плохой контакт датчика или датчики не подключены	Проверьте подключение датчиков
